Проблемы объединения нескольких компьютеров. Топология сети. Базовые топологии, их преимущества и недостатки.

Проблемы объединения нескольких компьютеров. Топология сети

Как только компьютеров становится больше двух, возникает проблема выбора конфигурации физических связей или топологии. Под топологией сети понимается конфигурация графа, вершинам которого соответствуют конечные узлы сети (например, компьютеры) и коммуникационное оборудование (например, маршрутизаторы, мосты, коммутаторы), а ребрам — электрические и информационные связи между ними. Компьютеры, подключенные к сети, часто называют станциями или узлами сети.
Число возможных конфигураций резко возрастает при увеличении числа связываемых устройств. Так, если три компьютера мы можем связать двумя способами, то для четырех компьютеров (рисунок 7) можно предложить уже шесть топологически различных конфигураций (при условии неразличимости компьютеров).
Мы можем соединять каждый компьютер с каждым или же связывать их последовательно, предполагая, что они будут общаться, передавая друг другу сообщения "транзитом". При этом транзитные узлы должны быть оснащены специальными средствами, позволяющими выполнять эту специфическую посредническую операцию. В роли транзитного узла может выступать как универсальный компьютер, так и специализированное устройство.

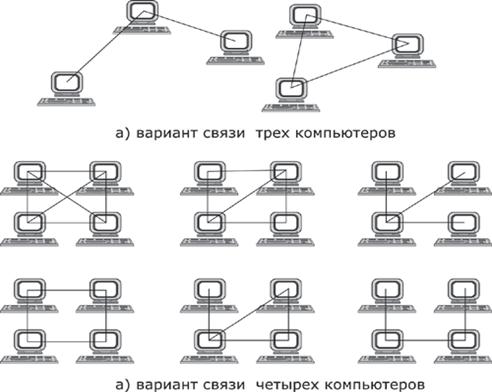

Рисунок 7 - Варианты связи компьютеров

От выбора топологии связей зависят многие характеристики сети. Например, наличие между узлами нескольких путей повышает надежность сети и делает возможной балансировку загрузки отдельных каналов. Простота присоединения новых узлов, свойственная некоторым топологиям, делает сеть легко расширяемой. Экономические соображения часто приводят к выбору топологий, для которых характерна минимальная суммарная длина линий связи.

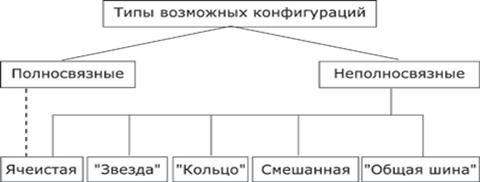

Среди множества возможных конфигураций различают полносвязные и неполносвязные топологии:

Полносвязная топология (рисунок 8) соответствует сети, в которой каждый компьютер непосредственно связан со всеми остальными. Несмотря на логическую простоту, это вариант громоздкий и неэффективный.
Действительно, каждый компьютер в сети должен иметь большое количество коммуникационных портов, достаточное для связи с каждым из остальных компьютеров. Для каждой пары компьютеров должна быть выделена отдельная физическая линия связи. (В некоторых случаях даже две, если невозможно использование этой линии для двусторонней передачи.) Полносвязные топологии в крупных сетях применяются редко, так как для связи N узлов требуется N(N-1)/2 физических линий связи, т.е. имеет место квадратическая зависимость. Чаще этот вид топологии используется в многомашинных комплексах или в сетях, объединяющих небольшое количество компьютеров.

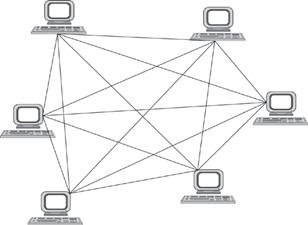

Рисунок 8 - Полносвязная конфигурация

Все другие варианты основаны на неполносвязных топологиях, когда для обмена данными между двумя компьютерами может потребоваться промежуточная передача данных через другие узлы сети.
Ячеистая топология получается из полносвязной путем удаления некоторых возможных связей (рисунок 9). В сети с ячеистой топологией непосредственно связываются только те компьютеры, между которыми происходит интенсивный обмен данными, а для обмена данными между компьютерами, не соединенными прямыми связями, используются транзитные передачи через промежуточные узлы. Ячеистая топология допускает соединение большого количества компьютеров и характерна, как правило, для глобальных сетей.

Рисунок 9 - Ячеистая топология

В сетях с кольцевой конфигурацией (рисунок 10) данные передаются по кольцу от одного компьютера к другому, как правило, в одном направлении. Если компьютер распознает данные как «свои», то он копирует их себе во внутренний буфер. В сети с кольцевой топологией необходимо принимать специальные меры, чтобы в случае выхода из строя или отключения какой-либо станции не прервался канал связи между остальными станциями. Кольцо представляет собой очень удобную конфигурацию для организации обратной связи - данные, сделав полный оборот, возвращаются к узлу-источнику. Поэтому этот узел может контролировать процесс доставки данных адресату. Часто это свойство кольца используется для тестирования связности сети и поиска узла, работающего некорректно. Для этого в сеть посылаются специальные тестовые сообщения - маркеры.

Рисунок 10 - Топология "кольцо"

Топология "звезда" (рисунок 11) образуется в том случае, когда каждый компьютер с помощью отдельного кабеля подключается к общему центральному устройству, называемому концентратором, который находится в центре сети.
В функции концентратора входит направление передаваемой компьютером информации одному или всем остальным компьютерам сети. В роли концентратора может выступать как компьютер, так и специализированное устройство, такое как многовходовый повторитель, коммутатор или маршрутизатор.
Главное преимущество этой топологии - существенно большая надежность. Любые неприятности с кабелем касаются лишь того компьютера, к которому этот кабель присоединен, и только неисправность концентратора может вывести из строя всю сеть. Кроме того, концентратор может играть роль интеллектуального фильтра информации, поступающей от узлов в сеть, и при необходимости блокировать запрещенные администратором передачи.
К недостаткам топологии типа звезда относится более высокая стоимость сетевого оборудования из-за необходимости приобретения концентратора. Кроме того, возможности по наращиванию количества узлов в сети ограничиваются количеством портов концентратора.

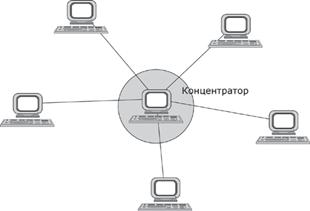

Рисунок 11 - Топология "звезда"

Иногда имеет смысл строить сеть с использованием нескольких концентраторов, иерархически соединенных между собой связями типа "звезда" (рисунок 12). Получаемую в результате структуру называют также деревом. В настоящее время дерево является самым распространенным типом топологии связей, как в локальных, так и в глобальных сетях.
Особым частным случаем конфигурации звезда является конфигурация "общая шина" (рисунок 13). Здесь в роли центрального элемента выступает пассивный кабель, к которому по схеме "монтажного ИЛИ" подключается несколько компьютеров (такую же топологию имеют многие сети, использующие беспроводную связь — роль общей шины здесь играет общая радиосреда).

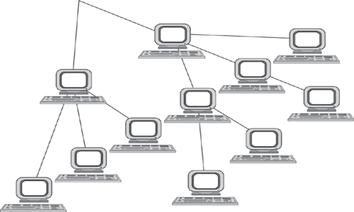

Рисунок 12 -Топология "иерархическая звезда" или "дерево"

Передаваемая информация распространяется по кабелю и доступна одновременно всем присоединенным к нему компьютерам. Передаваемая информация может распространяться в обе стороны.

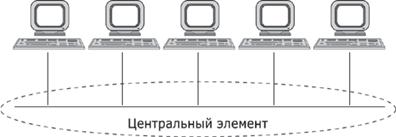

Рисунок 13 - Топология "общая шина"

Основными преимуществами такой схемы являются низкая стоимость и простота наращивания, то есть присоединения новых узлов к сети.
Применение общей шины снижает стоимость проводки, унифицирует подключение различных модулей, обеспечивает возможность почти мгновенного широковещательного обращения ко всем станциям сети. Таким образом, основными преимуществами такой схемы являются дешевизна и простота разводки кабеля по помещениям.
Самым серьезным недостатком "общей шины" является ее недостаточная надежность: любой дефект кабеля или какого-нибудь из многочисленных разъемов полностью парализует всю сеть. К сожалению, дефект коаксиального разъема редкостью не является.
Другой недостаток "общей шины" — невысокая производительность, так как при таком способе подключения в каждый момент времени только один компьютер может передавать данные по сети, поэтому пропускная способность канала связи всегда делится между всеми узлами сети. До недавнего времени "общая шина" являлась одной из самых популярных топологий для локальных сетей.
В настоящее время часто используются топологии, которые комбинируют компоновку сети по принципу шины, звезды и кольца.
«Звезда-шина» - это комбинация топологий "шина" и "звезда", что показано на рисунке 5. Чаще всего это выглядит так: несколько сетей с топологией "звезда" объединяются при помощи магистральной линейной шины.
В этом случае выход из строя одного компьютера не оказывает никакого влияния на сеть - остальные компьютеры по-прежнему взаимодействуют друг с другом. А выход из строя концентратора повлечет за собой остановку подключенных к нему компьютеров и концентраторов.

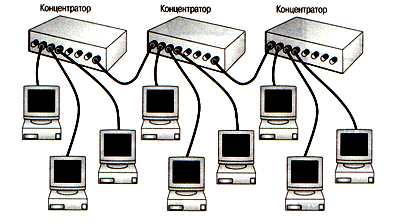

Рисунок 5 – Сеть с топологией «звезда-шина»

Звезда-кольцо (star-ring) кажется несколько похожей на «звезду-шину», что показано на рисунке 6. И в той, и в другой топологии компьютеры подключены к концентратору, который фактически и формирует кольцо или шину. Отличие в том, что концентраторы в звезде-шине соединены магистральной линейной шиной, а в звезде-кольце на основе главного концентратора они образуют звезду.

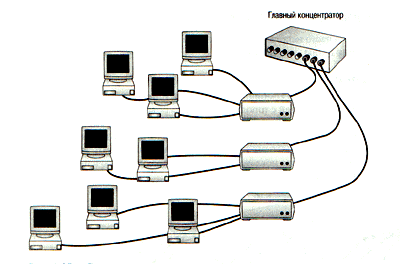

Рисунок 6 – Сеть с топологией «звезда-кольцо»

Иногда имеет смысл строить сеть с использованием нескольких концентраторов, иерархически соединенных между собой связями типа «звезда». Получаемую в результате структуру называют также деревом. В настоящее время дерево является самым распространенным типом топологии связей, как в локальных, так и в глобальных сетях.
В то время как небольшие сети, как правило, имеют типовую топологию — "звезда", "кольцо" или "общая шина", для крупных сетей характерно наличие произвольных связей между компьютерами. В таких сетях можно выделить отдельные произвольно связанные фрагменты (подсети), имеющие типовую топологию, поэтому их называют сетями со смешанной топологией (рисунок 14).

Рисунок 14 - Смешанная топология

Основные характеристики базовых топологий локальных вычислительных сетей находятся в таблице 1.

Таблица 1 – Основные характеристики топологий ЛВС
Характеристика	Топологии ЛВС
Характеристика	«звезда»	«кольцо»	«шина»
Стоимость расширения	Высокая	Средняя	Средняя
Присоединение абонентов	Пассивное	Активное	Пассивное
Защита от отказов	Низкая	Низкая	Высокая
Ограничения на размер системы	Сеть ограничена максимальным числом подключений к центральному узлу	Нет ограничения	Небольшая длина сегмента даже при использовании повторителей
Защита от прослушивания	Хорошая	Хорошая	Нет
Стоимость подключения	Средняя	Средняя	Высокая
Поведение системы при высоких нагрузках	Хорошее	Удовлетворительное	Плохое
Обслуживание	Проста в обслуживании	Сложна в обслуживании	Сложно отслеживать неисправности (необходимо специальное оборудование)
